ملخصنظرة عامة على المنتج والوظائفوصف الوظيفةمعلمات مفصلةمخططات الأبعاد والأسلاك
المعلومات الأساسية
نموذج رقم.
VSU-MK1201
وظيفة
التحكم عبر التطبيقات, مراقبة الطاقة, التحكم عن بعد, أوضاع السيناريوات, أمان, ربط ذكي, مؤقت, التحكم الصوتي
مادة
بلاستيك
شهادة
CE
جهد الناقل
21-30 فولتية مستمرة، مدعومة بواسطة ناقل knx
تيار الناقل
≤12 ما
طاقة الناقل
≤ 360mw
مادة الحاوية الواقية
معدني + عضلات بطنك + كمبيوتر شخصي
الوزن
0.1 كجم
طريقة التثبيت
86-box التثبيت
درجة حرارة التشغيل
-5°c إلى +45°c
درجة حرارة التخزين
-25°c إلى +55°c
درجة حرارة النقل
-25°c إلى +70°c
الرطوبة النسبية
90% كحد أقصى
حزمة النقل
صندوق كرتوني / خشبي
تخصيص
86x86x35 مم (ط x ع x ث)
رمز النظام المنسق
8517699000
القدرة الإنتاجية
50 000 قطعة/سنة
نظرة عامة على المنتج والوظائف
يتم استخدام لوحة التحكم بشكل أساسي في أنظمة التحكم في المباني، ويتم تركيبها مع الأجهزة الأخرى على الناقل لتشكيل نظام، كما أن وظائفها بسيطة وسهلة التشغيل. ويمكن للمستخدمين تخطيط هذه الوظائف وتنفيذها بشكل منتظم وفقاً لاحتياجاتهم الخاصة.

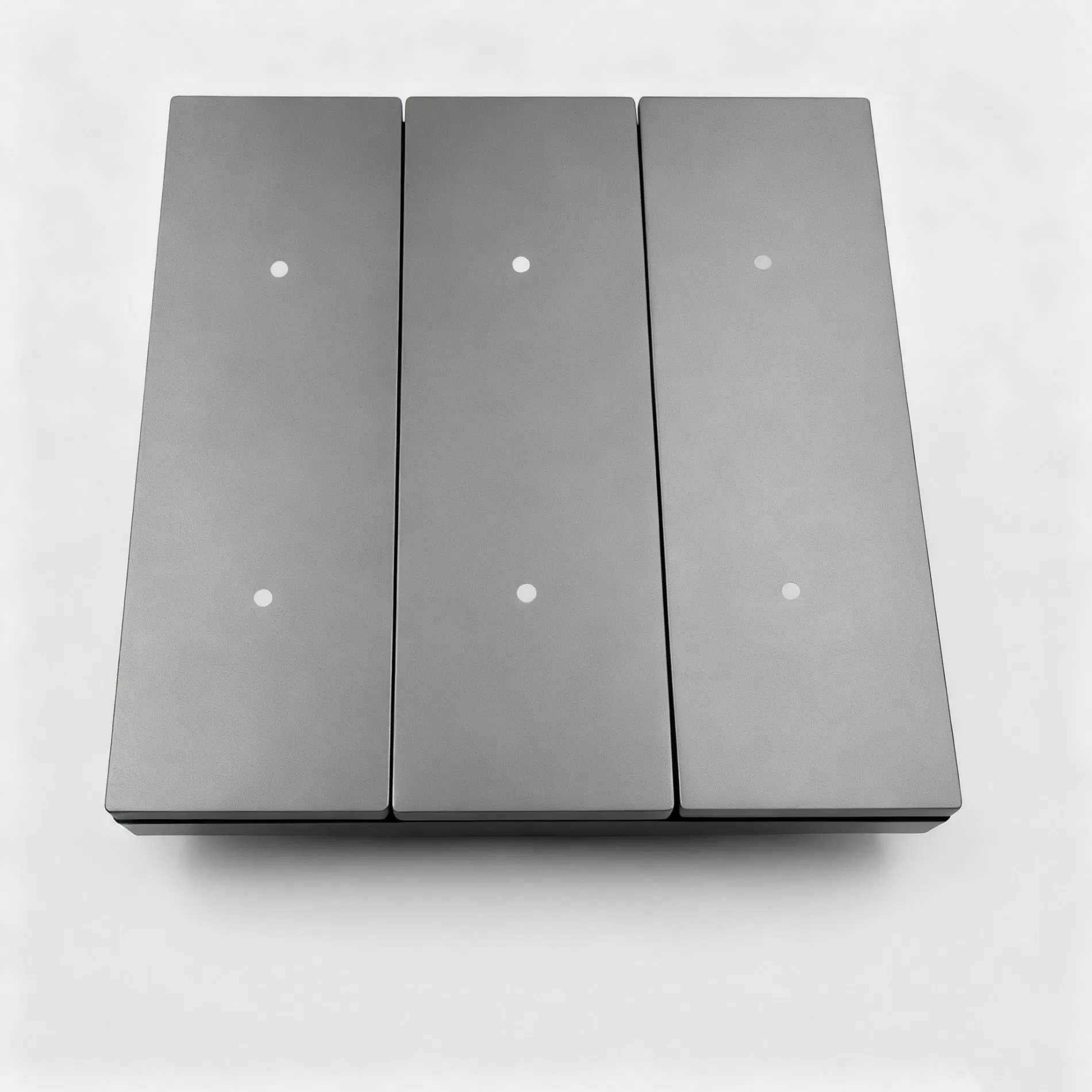

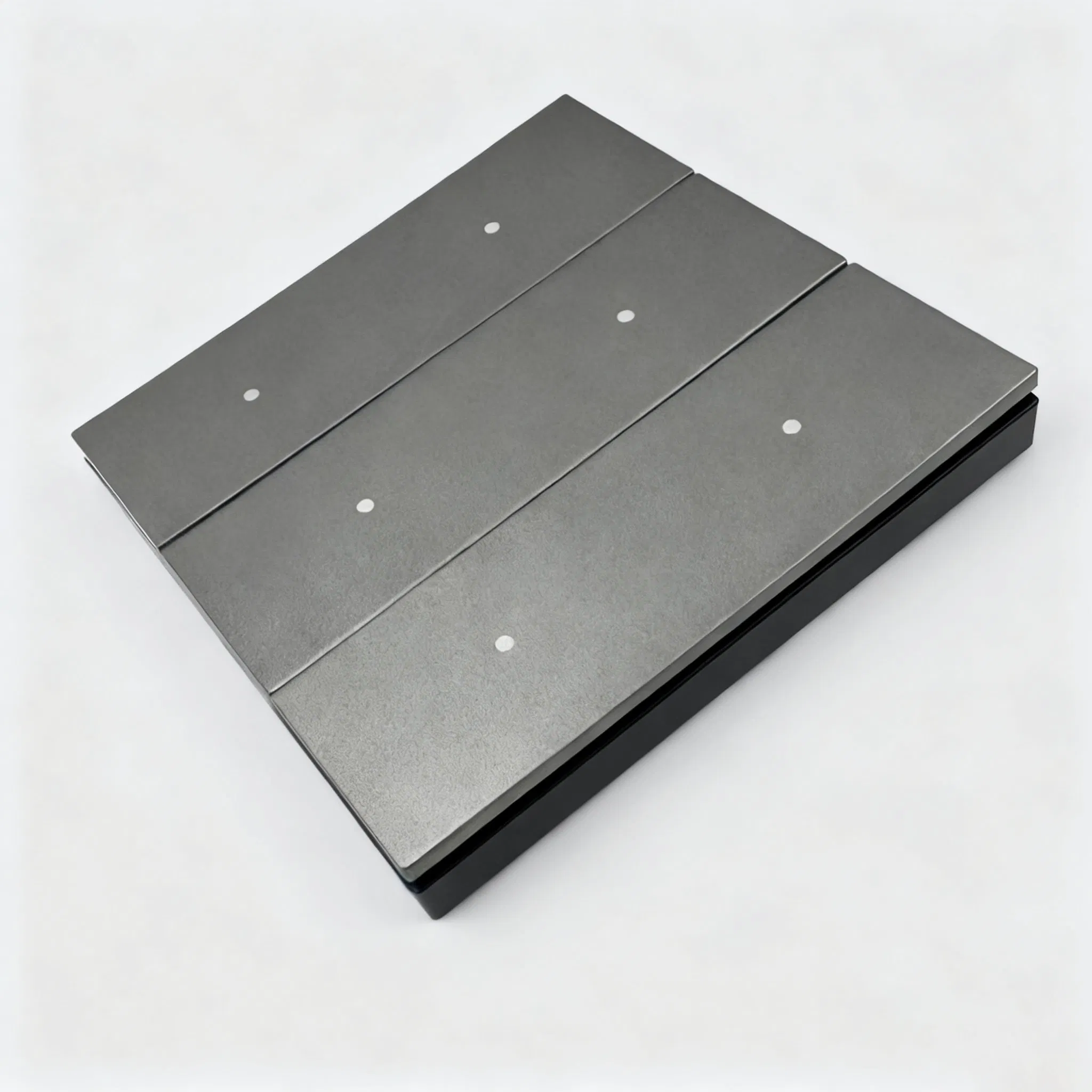

يمكن استخدام لوحة التحكم للتحكم في المفاتيح، وتعتيم الشاشة، إلخ. وتتضمن كل قناة على اللوحة أزرارًا وأضواء مؤشرات LED.
لوحة التحكم هي جهاز تثبيت قياسي في الصندوق السفلي 86 مع مخرجات الأزرار 1-4 أو 1-8. اتصل بنظام بنك الاستثمار الأوروبي/زمالات "نايت" من خلال ناقل بنك الاستثمار الأوروبي واستخدم برنامج أداة التصميم الهندسي ETS (الإصدار ETS4 أو أعلى) لتخصيص العناوين المادية وعناوين المجموعات، فضلاً عن تعيين المعلمات.

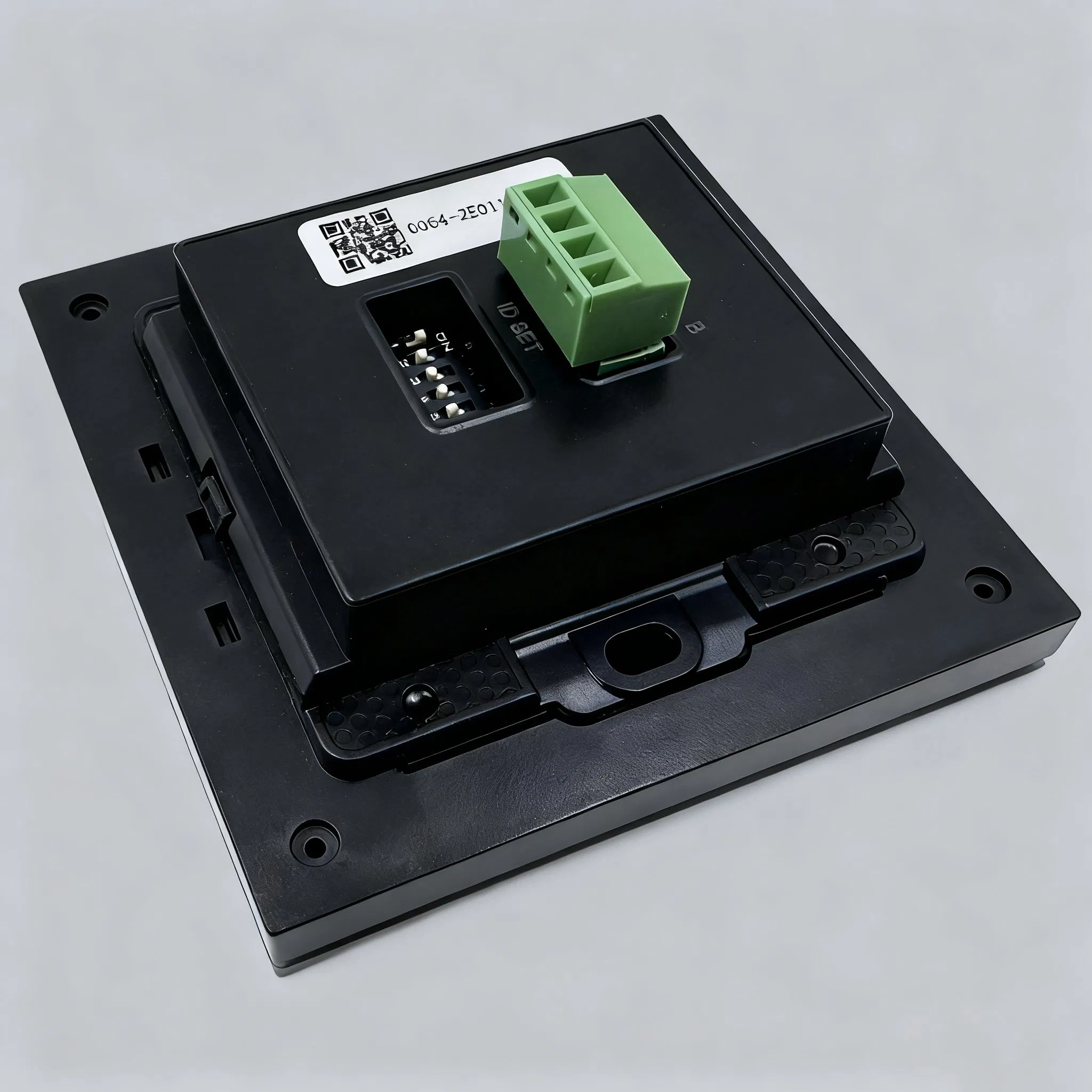

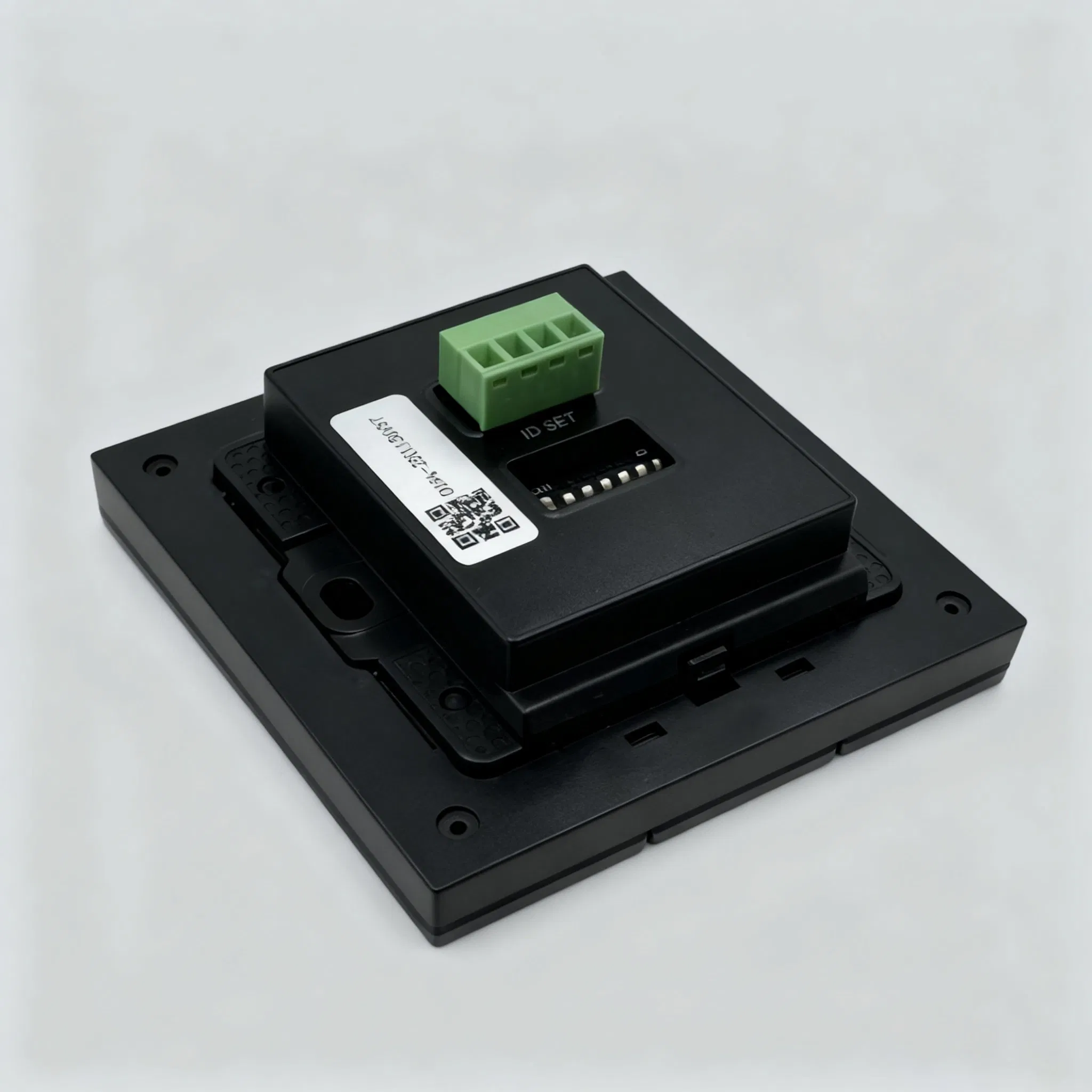

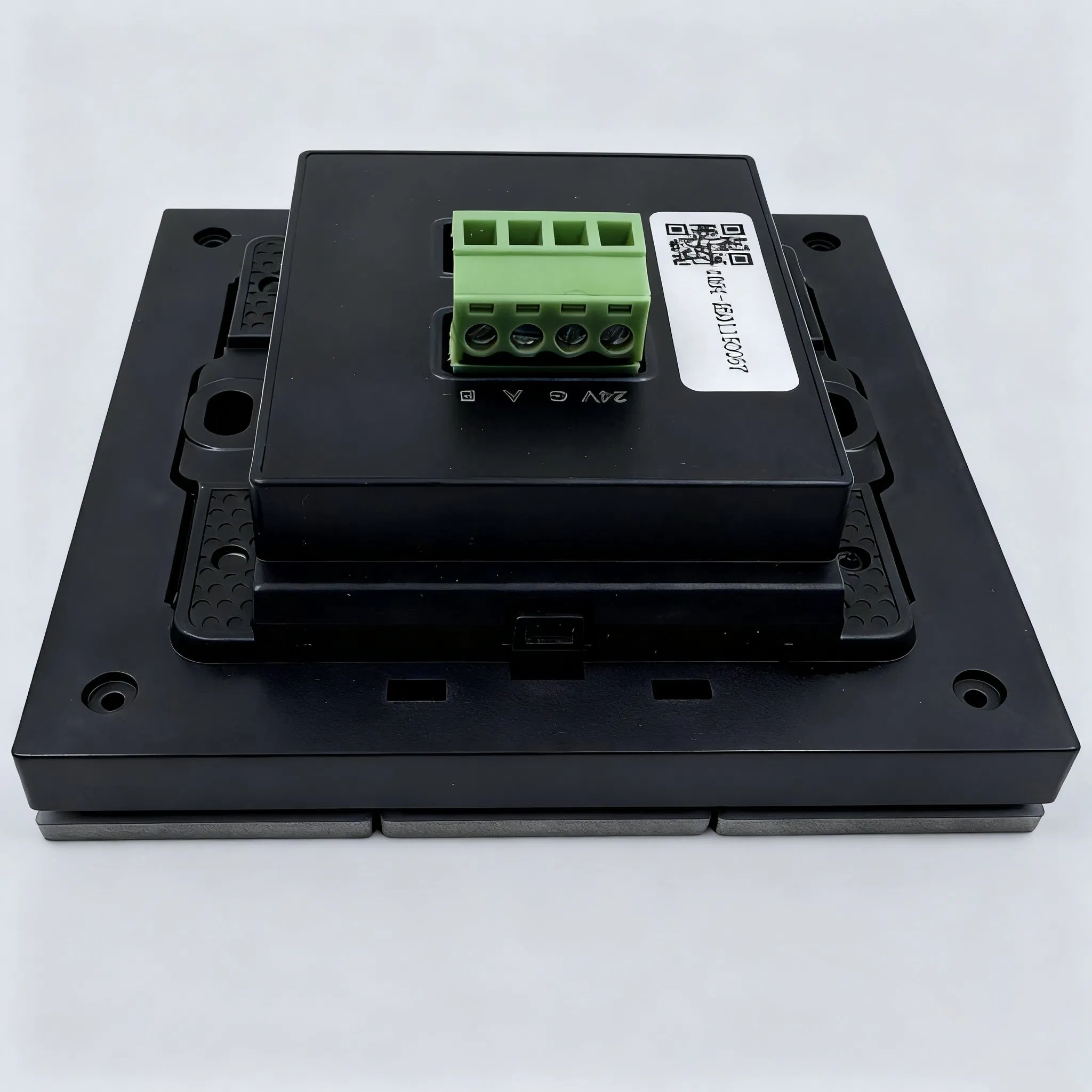

يتم توصيل لوحة التحكم مباشرة بالحافلة من خلال أطراف توصيل الأسلاك وتتطلب مصدر طاقة إضافي بجهد 24 فولت من التيار المستمر. كل قناة من قنوات اللوحة يمكنها استخدام الوظائف المختلفة الموضحة أعلاه، وهي مستقلة عن بعضها البعض.
وصف الوظيفة
(1) يمكن استخدامه لتبديل الإضاءة وفتح الستارة وإغلاقها، ورفع شاشة العرض، إلخ، مع الضغط لفترة طويلة والضغط لفترة وجيزة والرجوع إلى الخلف؛
(2) يمكنها التحكم في جهاز التخفيت، كما أنها مزودة بوظيفة التعتيم النسبي وإخراج التخفيت المطلق؛
(3) يمكن إجراء تحكم في المشهد ذي 8 بت واستدعاء وظائف مشهد معينة مسبقًا؛
(4) مع وظيفة مؤشر LED، يمكن تحديد عدة حالات عرض، مثل التشغيل العادي وإيقاف التشغيل المعتاد والوميض
(5) مزودة بتجميع القفل البيني LED ووظيفة ضبط سطوع LED؛
(6) تحتوي مؤشرات الحالة والإضاءة الخلفية على وظائف تنشيط السطوع والإطفاء المتأخر، وتشمل ظروف التنشيط الضغط على الأزرار، وتشغيل الأجسام، إلخ
معلمات مفصلة
جهد الناقل
مصدر طاقة ناقل KNX 21-30 فولت تيار مستمر
تيار الناقل
≤12 مللي أمبير
طاقة الناقل
<360 مللي واط
مادة الحاوية الواقية
معدني+ABS+PC
الحجم (HX مع عرض xD)
86X86X33 مم
الوزن (التقريبي)
0.1كجم تقريبًا
طريقة التثبيت
86 الصندوق السفلي
درجة حرارة التشغيل
-5 درجة مئوية…. +45 درجة مئوية
درجة حرارة التخزين
-25 درجة مئوية…. +55 درجة مئوية
درجة حرارة النقل
-25 درجة مئوية. . +70 درجة مئوية
الرطوبة النسبية
90% كحد أقصى
الجهد الكهربي الإضافي
24 فولت تيار مستمر
التيار الإضافي
≤27.5 مللي أمبير
الطاقة الإضافية
≤60 مللي واط

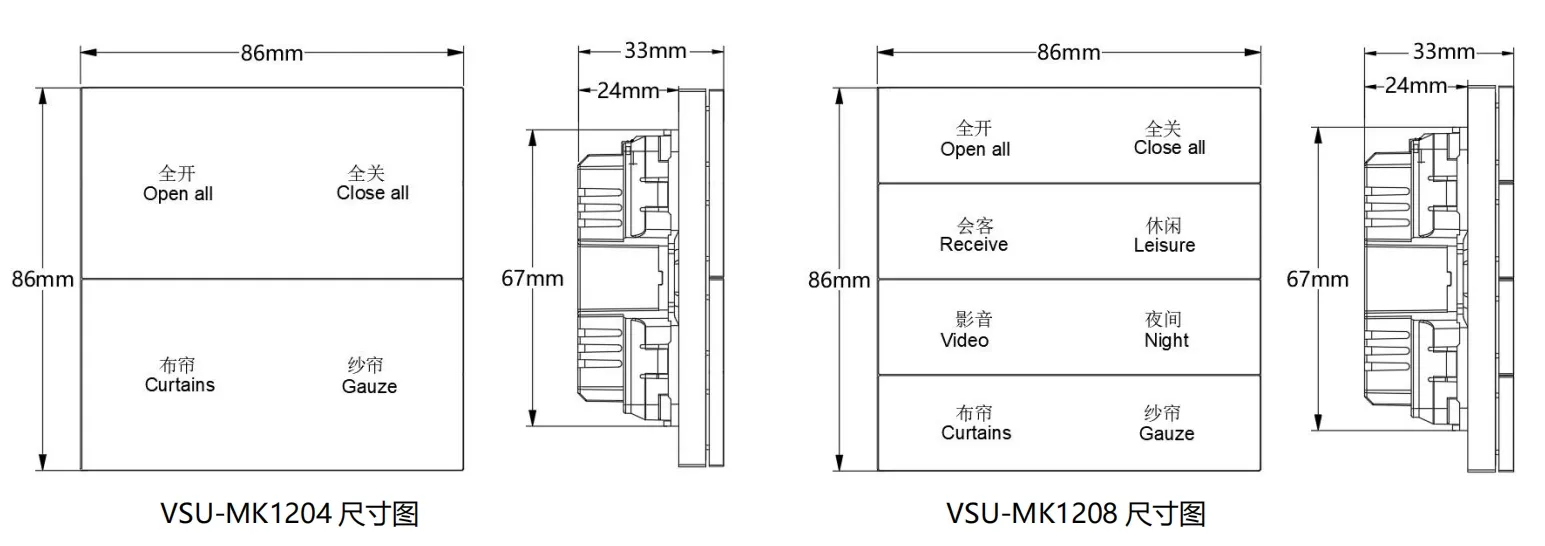

مخططات الأبعاد والأسلاك
